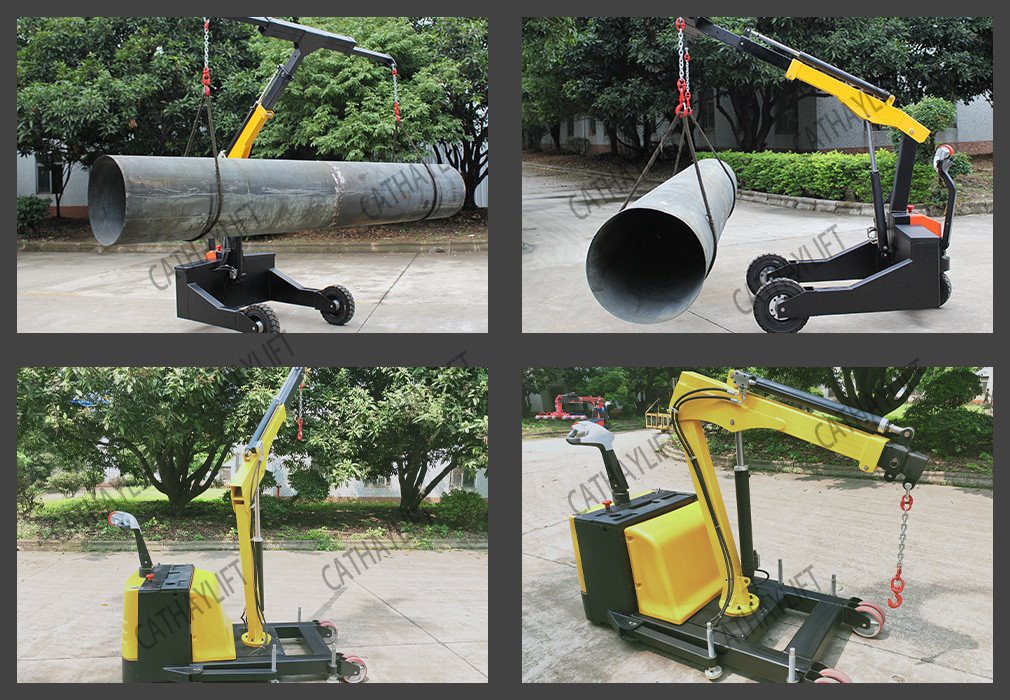

Mobilní podlahový jeřáb CATHAYLIFT vždy trvá na výrobě vysoce kvalitních produktů, můžeme přizpůsobit jeřáby s různým zatížením podle potřeb zákazníka. Podle různých scénářů použití, vybavený vhodnými pneumatikami.Kompaktní konstrukce jeřábu je ergonomicky využita v nejužších spesa. Plně výkonný design je vhodný pro obsluhu při zvedání, vysouvání a pojezdu. Integrovaný hydraulický systém poskytuje bezpečnostní pojistku rychlosti, nastavitelnou regulaci průtoku a kompenzovaný regulační ventil průtoku, pojistný ventil overlord a tak dále. Hnací systém poskytuje všechny bezpečnostní funkce standardních chodících vozíků, jako je ovládání rychlosti, nouzové zastavení a magnetická brzda a tak dále. Pouhým tlačítkem můžete zvednout a přesunout vše, kam potřebujete.
Typ modelu | CSEC-1200 | CSEC-1200A | CSEC-700 | CSEC-900R |
Vodorovný dosah ukončené 2 etapy) | 1280 plus 610 plus 610 mm | 1280 plus 610 plus 610 mm | 1220 plus 610 plus 610 mm | 1280 mm plus 610 mm plus 610 mm |
Nosnost | 1200 kg | 1200 kg (1280 mm) | 700 kg (1220 mm) | 900 kg (1280 mm) |
Kapacita zatížení (fáze 1) | 600 kg (1280~1890 mm) | 600 kg (1280~1890 mm) | 400 kg (1220~1830 mm) | 450 kg (1280~1890 mm) |
Kapacita zatížení (fáze 2) | 300 kg (1890~2500 mm) | 300 kg (1890~2500 mm) | 200 kg (1890~2440 mm) | 250 kg (1890~2500 mm) |
Maximální výška zdvihu | 3570 mm | 3540 mm | 3560 mm | 3180 mm |
Minimální výška zdvihu | 960 mm | 935 mm | 950 mm | 1410 mm |
Stažená velikost (Š*D*V) | 1920*760*1600mm | 1865*1490*1570mm | 2595*760*1580mm | 2000*1854*1550mm |
Elektrická rotace ramene | / | / | / | 120 stupňů vlevo/vpravo |
Upozornění:
1. Před použitím vozíku si přečtěte a pochopte návod k obsluze.
2. Nepoužívejte tento jeřáb, pokud nejste vyškoleni a oprávněni.
3. Nepřetěžujte tento jeřáb. Na štítku s nosností zkontrolujte nakládací hmotnost a výšku zdvihu. Nemanipulujte s nestabilně nebo volně naskládaným nákladem.
4. Jeřáb provozujte pouze z určené polohy provozního zatížení. Nikdy nepokládejte žádnou část svého těla pod vozík nebo do blízkosti pohyblivých částí. Nejezděte ani nepřevážejte cestující.
5. Před opuštěním vozíku si pamatujte na úplný zvedací mechanismus a zatáhněte parkovací brzdu tak, že se ujistěte, že je rukojeť ve svislé poloze, a vypněte napájení pomocí spínacího klíče.
6. Na svazích jeďte pomalu a opatrně. Vždy cestujte s nižšími úrovněmi zátěže.
7. Pohonný systém tohoto jeřábu lze použít pouze na dlouhé vzdálenosti, když je bez nákladu. Neumožňuje přepravu s nákladem. Když je jeřáb s nákladem, používejte jej pouze pro změnu směru a pohyb jeřábu, když je v hladkém prostoru a v bezpečných podmínkách. Při přemisťování jeřábu s nákladem by měl být výložník zcela zasunutý, jinak může jakákoli nesprávná operace způsobit řadu poškození zařízení a zranění osoby.
Úkon:
ZVEDAT A SNÍŽITNa pravé straně rukojeti jsou umístěna dvě tlačítka. Jedna je pro zvednutí háku. Druhý je pro spouštění háku. Při zvedání nebo spouštění se ujistěte, že v blízkosti jeřábu nebo nákladu nikdo nestojí.
CESTOVATMotýlkový spínač ovládá směr a rychlost zdvihacího jeřábu. Otáčejte motýlkovými ovladači umístěnými v horní části rukojeti. Otáčejte motýlkovým ovladačem CW směrem k vidlicím a jeřábem směrem k vidlicím prvním směrem. Rychlost jeřábu je řízena stupněm rotace v obou směrech.
ROZBÍTTento jeřáb je vybaven brzdou, která se používá mezi 10~15 stupni vertikální polohy a mezi 85~90 stupni spodní polohy při vertikálním ovládání rukojeti. Brzdu lze ovládat v libovolném místě bočního ovládání rukojeti. Když uvolníte ruku z rukojeti, automaticky se vrátí do neutrální polohy, protože brzda funguje. Před použitím jeřábu se vždy ujistěte, že brzda funguje. Při balení vždy dejte rukojeť do zcela svislé polohy se zataženou brzdou a spuštěnými vidlicemi.
BEZPEČNOSTNÍ TLAČÍTKO SMĚROVÉ ZPĚTNÉV horní části rukojeti je červené tlačítko zpětného chodu navrženo tak, aby chránilo obsluhu před zraněním. Pokud se horní část rukojeti během provozu dotkne těla operátora, jeřáb automaticky změní směr a odjede od operátora. Poté okamžitě uvolněte ruce z ovládání motýlka, dejte rukojeť nahoru a zabrzděte. Bezpečnostní tlačítko zpětného chodu je odpružené, takže se po aktivaci automaticky vrátí do původní polohy.
ROHNa přední straně rukojeti je umístěn klakson.
ZÁMEKPřed použitím jeřábu nejprve zapněte elektrické napájení. Zámek klíče je umístěn na krytu baterie.
